本次鋼結構屋面完損檢測項目受檢房屋位于上海市黃浦區，分別為1#屋面、2#屋面和3#屋面。受檢屋面均建于2008年，1#屋面結構圖紙齊全。2#屋面和3#屋面圖紙缺失。據調查，受檢屋面自建成后未發生使用異常等情況。

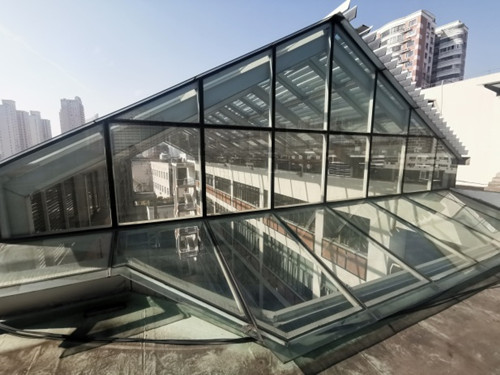

　　1#屋面東西向軸線總長為33.90m，南北向軸向總長為9.24m，屋面投影面積為313.24㎡。屋脊高為27.98m，屋檐高為25.10m。屋架采用鋼結構屋架，鋼梁主要截面尺寸為H250mm×115mm×8mm×10mm，檁條主要截面尺寸為□150mm×100mm。該屋面通過鋼柱進行支撐。屋面板采用透光玻璃板。

　　2#屋面結構形式、構件尺寸與1#屋面一致，2#屋面東西向軸線總長為4.88m，南北向軸向總長為9.30m，屋面投影面積為46.14㎡。屋脊高為9.70m，屋檐高為7.84m。屋面板采用透光玻璃板。

　　3#屋面結構形式、構件尺寸與1#屋面一致，3#屋面東西向軸線總長為7.78m，南北向軸向總長為8.20m，屋面投影面積為79.20㎡。屋脊高為8.20m，屋檐高為7.78m。屋面板采用透光玻璃板。

　　為了解該批屋面的完損現狀，特委托對受檢屋面進行完損檢測?，F(xiàn)場檢測日期：2019年12月9日。本次鋼結構屋面完損檢測的主要內容包括：

　　(1)屋面鋼結構使用情況等歷史資料調查;

　　(2)屋面鋼結構布置復核;

　　(3)屋面鋼結構節點連接檢查;

　　(4)屋面鋼結構損傷調查;

　　(5)提供檢測結論及建議。


　　技術依據及判定標準

　　(1)《鋼結構工程施工質量驗收規范》(GB 50205-2001);

　　(2)《鋼結構現場檢測技術標準》(GB/T 50621-2010);

　　(3)《建筑結構檢測技術標準》(GB/T 50344-2004);

　　(4)《房屋完損等級評定標準》(城住字(1984)第678號);

　　(5)業主提供的有關資料。
